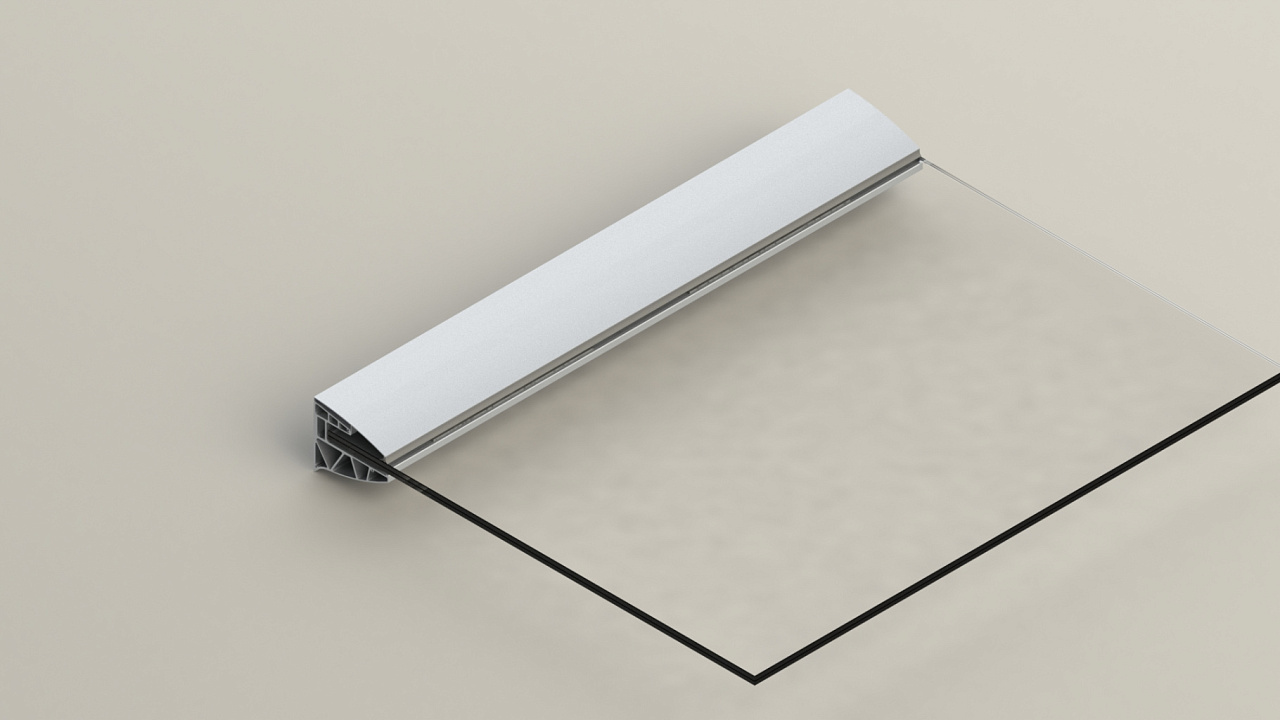

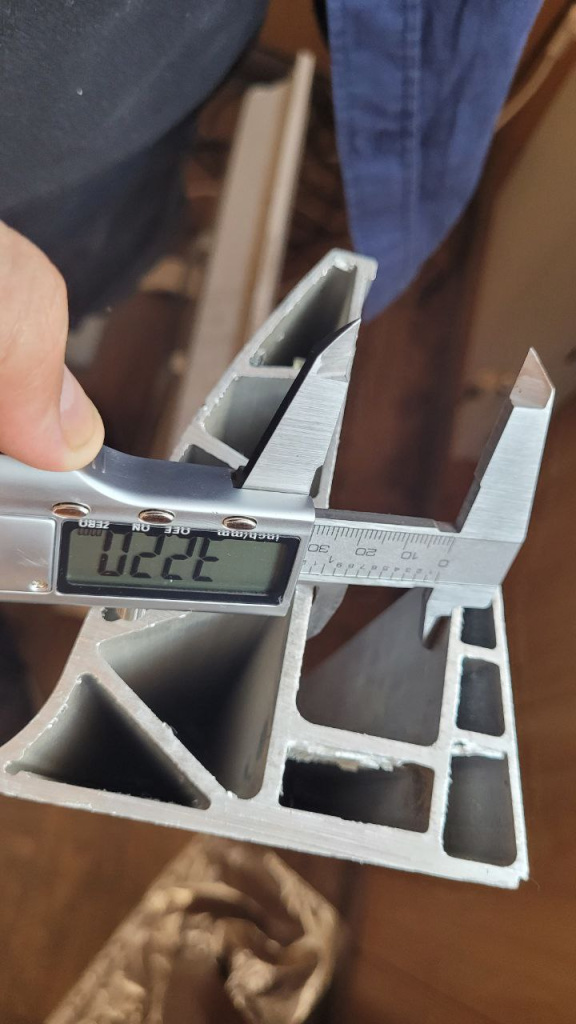

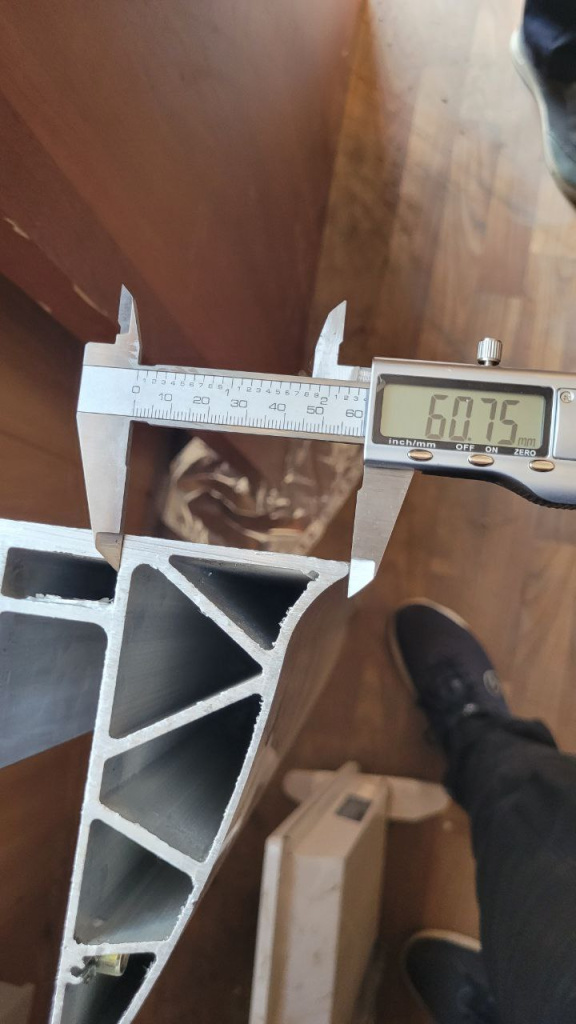

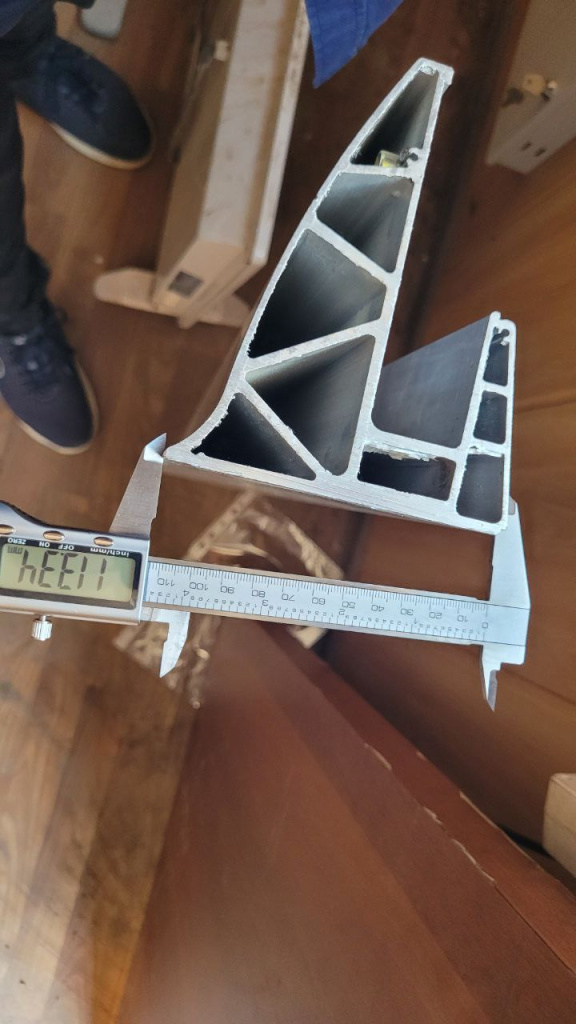

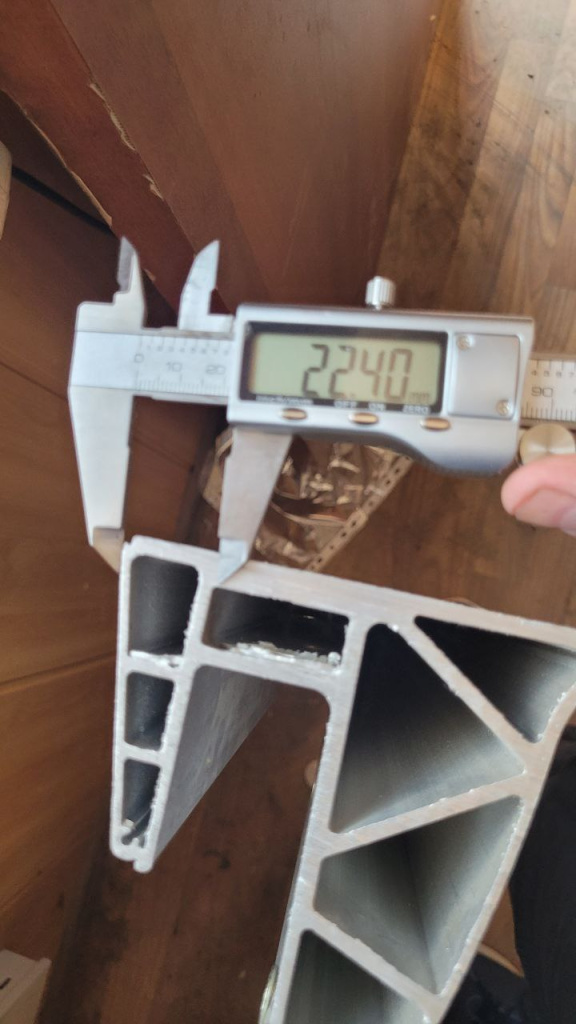

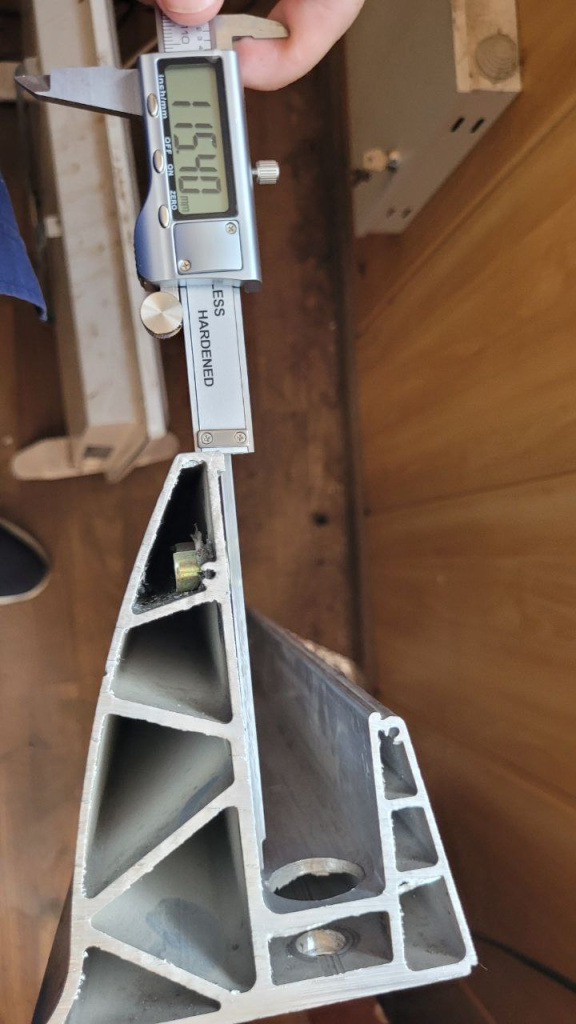

Профиль козырьковый алюминиевый анодированный k300-3

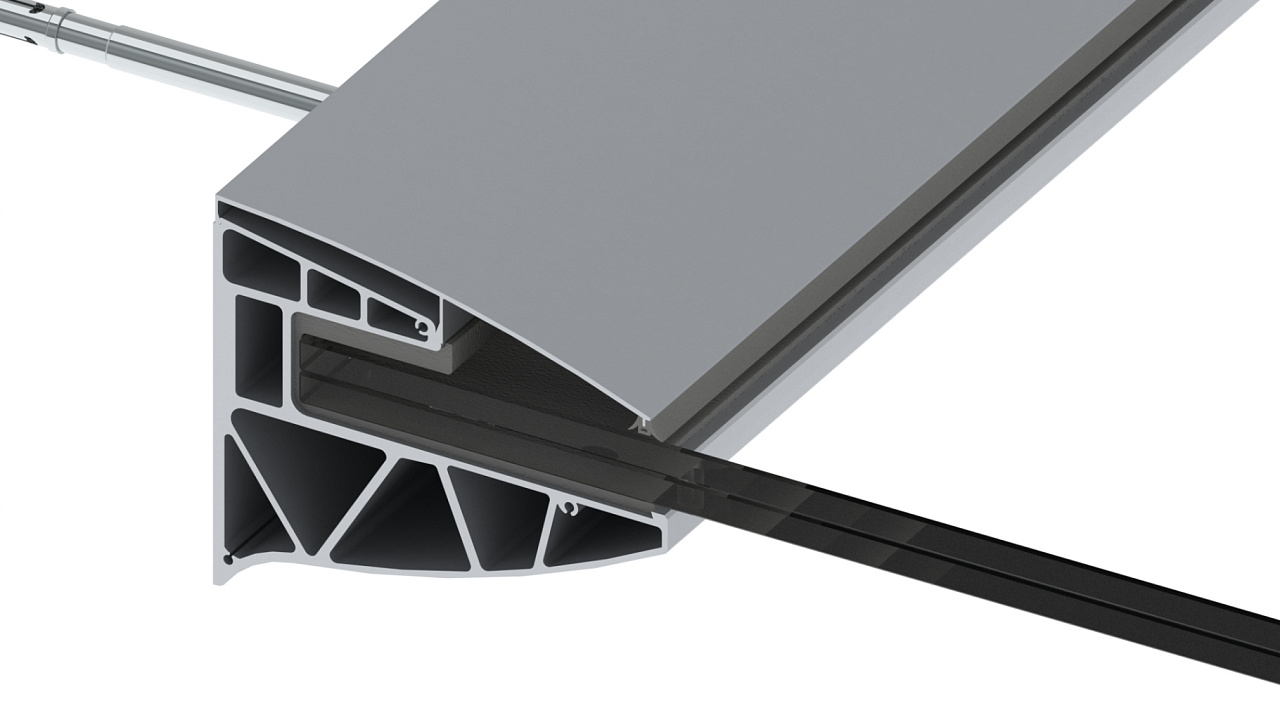

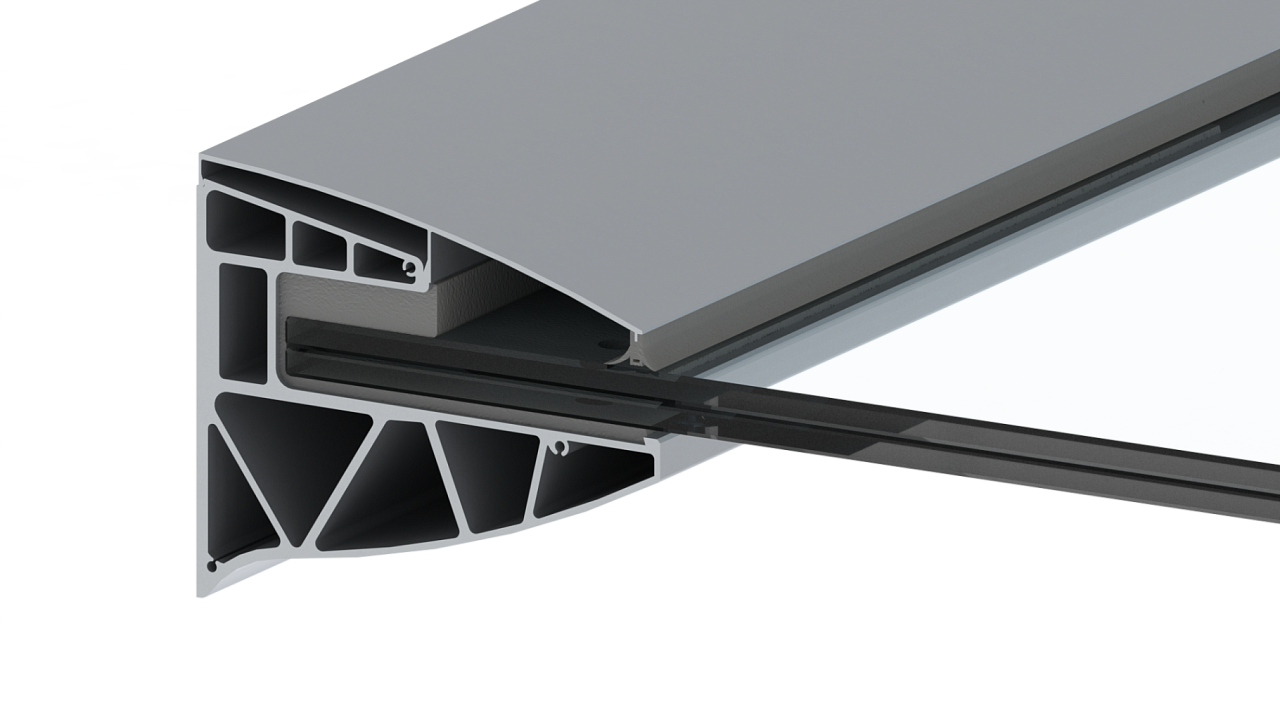

Алюминиевый зажимной профиль для монтажа козырьков без каркаса и стеклодержателей. Профиль крепится к стене и зажимает триплекс козырька.
Средняя длина выноса козырьков на профиле составляет 1200 мм. Профиль k300-3 позволяет смонтировать козырек с выносом до 1600 мм. Чем больше вынос козырька, тем эффективнее защита от осадков и солнечных лучей. Большой козырек защитит не только дверь, но и крыльцо дома, особенно ступеньки и перила наружной лестницы.
Профиль k300-3 прошел испытания различными нагрузками до 300 кг.
Требуются отверстия в стекле. Перед тем как сверлить отверстия в стекле, необходимо установить стекло в профиль, наметить отверстия, затем просверлить по отметкам. Стекло закаливается после сверления отверстий.
Уклон вниз для естественного стока воды 0,5 градусов по собственным весом стекла.

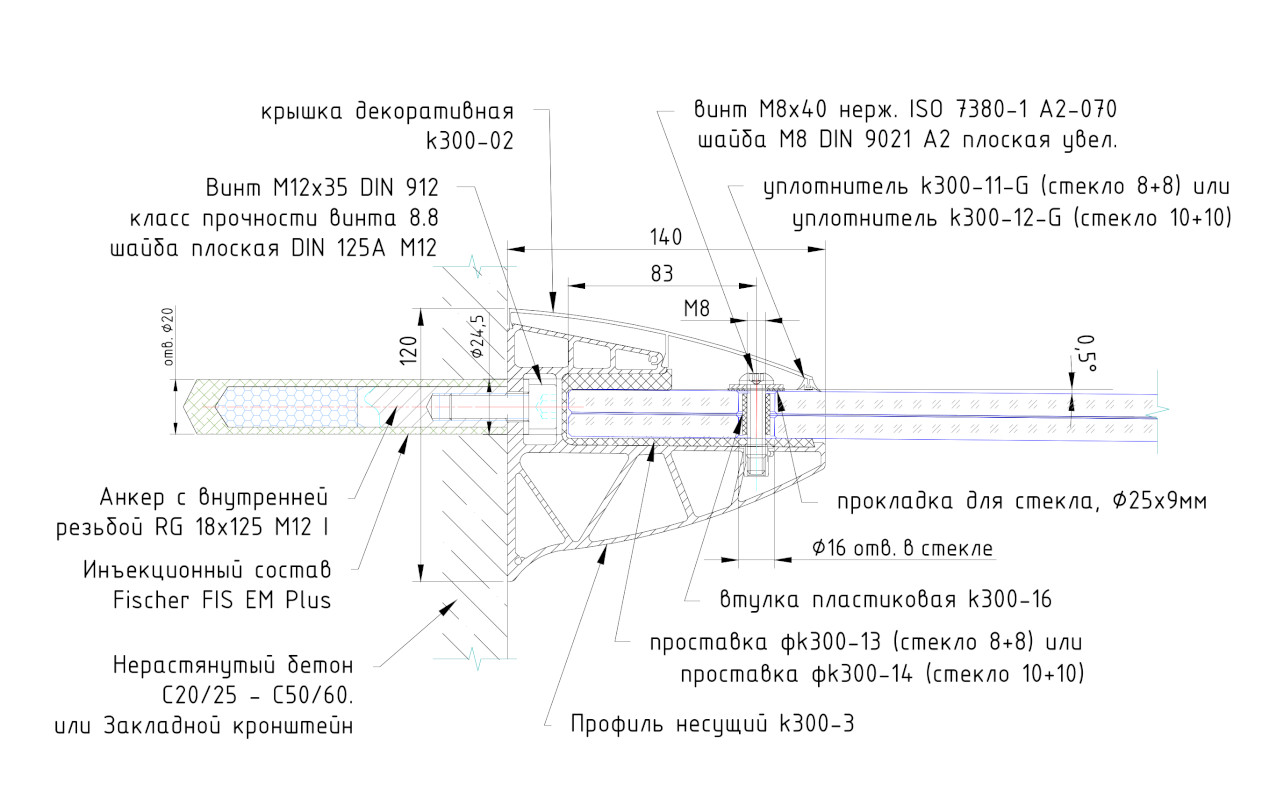

1. Разметить положение точек крепления. Шаг отверстий в профиле k300-3 для крепления к стене 240 мм;
2. Просверлить отверстия диаметром согласно выбранным анкерам (рекомендованы М12х18х125 мм), установить профиль k300-3 и затянуть;
3. Установить проставки для стекла (клины) Фk300-14 (10+10) или Фk300-13 (8+8) в торец профиля;
4. Установить стекло в опорные проставки (клины);
5. Вкрутить фиксирующие винты (DIN 7380) Винт М8х40 с предварительно установленными шайбами (DIN 9021) Шайба М8 и втулками k300-16;
6. Установить уплотнительные резинки k300-11-G (8+8) или k300-12-G (10+10) на декоративную крышку k300-02;
7. Установить декоративную крышку k300-02;

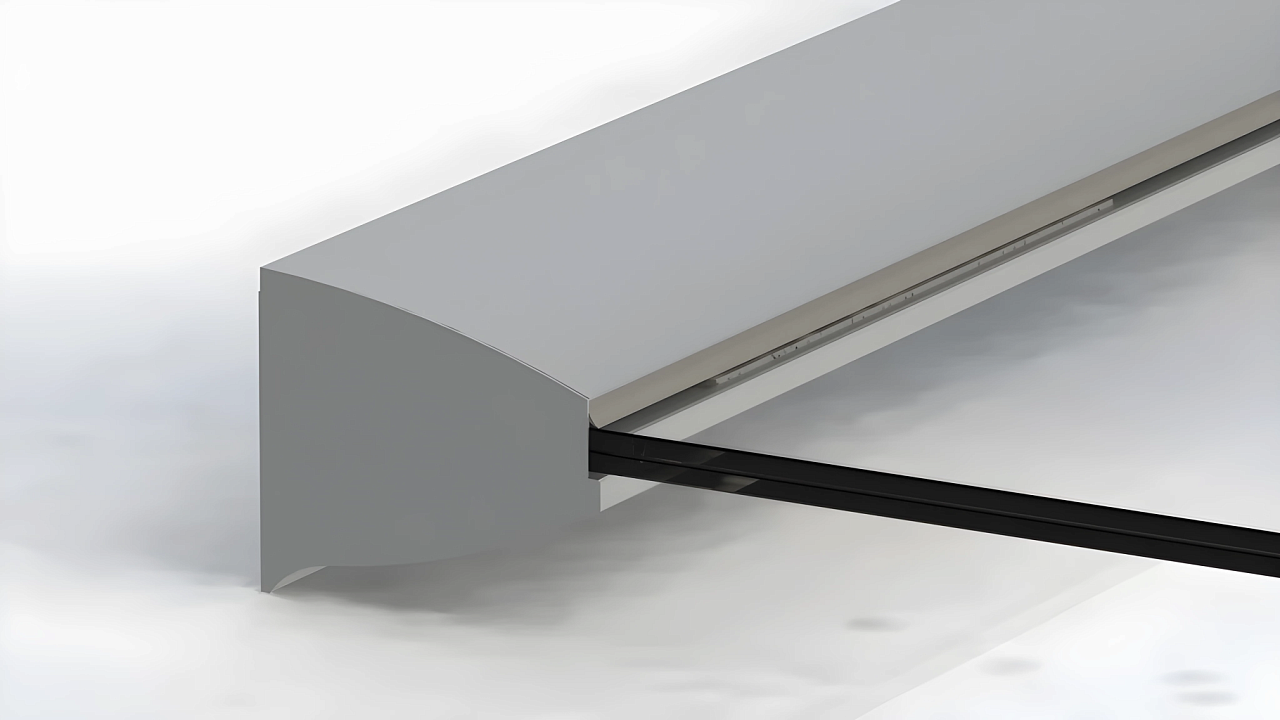

8. Установить торцевые заглушки k300-04-R и k300-04-L.
Крепежи на 1 п.м. профиля:
(DIN 9021) Шайба М8 из нержавеющей стали – 4 шт.;
(DIN 7380) Винт М8х40 из нержавеющей стали – 4 шт.;
М12х18х125 мм – анкер с внутренней резьбой - 4 шт.
Стекло (закаленный триплекс) c вылетом стекла 1350-1400 (8+8) или 1550-1600 мм (10+10)
